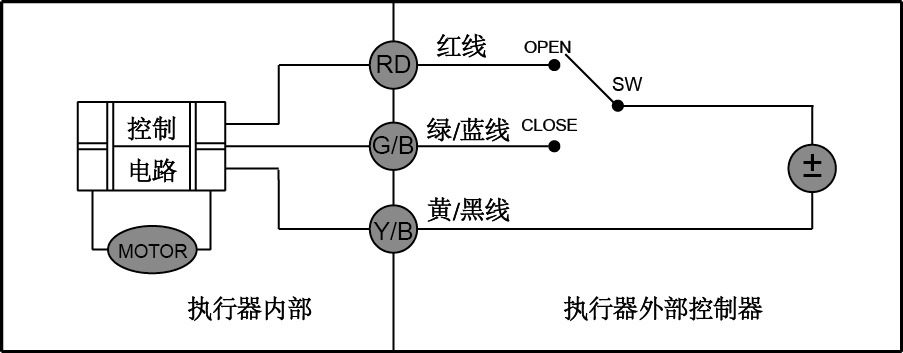

CR01（颠倒正负极模式）配线图

电压：DC3-6V/12V/9-24V

1.SW与OPEN相连，阀开；到位后内部自动断电，阀门保持在开的状态

2.SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持在关的状态

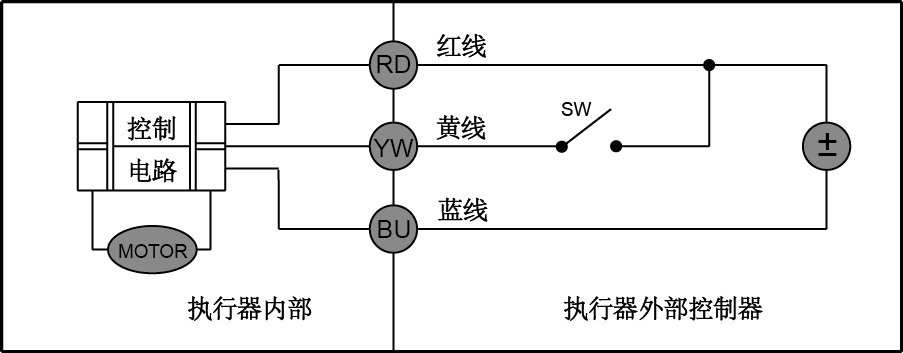

CR02（三线两控模式）配线图

电压：DC3-6V/12V DC9-24V

1. SW与OPEN相连，阀开；到位后内部自动断电，阀门保持在开的状态

2. SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持在关的状态

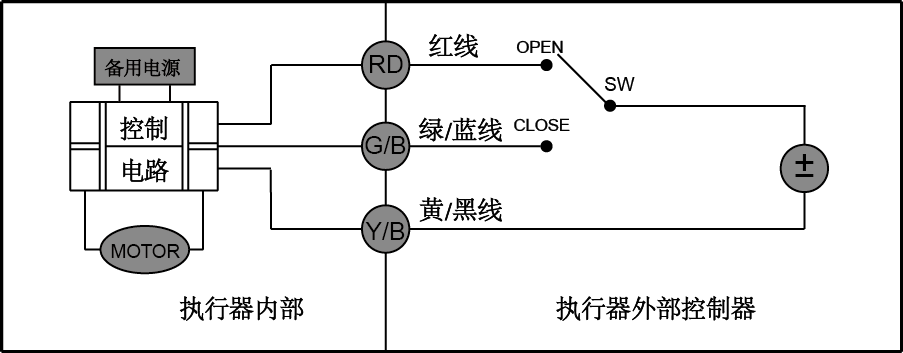

CR02+（三线断电复位模式）配线图

电压：DC9-24V

1.SW与OPEN相连，阀开；到位后内部自动断电，阀门保持开的状态，

备用电源充电

2.SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持关的状态

备注：外部电源断电，阀门恢复出厂状态，红、蓝、黄三线不能同时

供电，以免损坏阀门

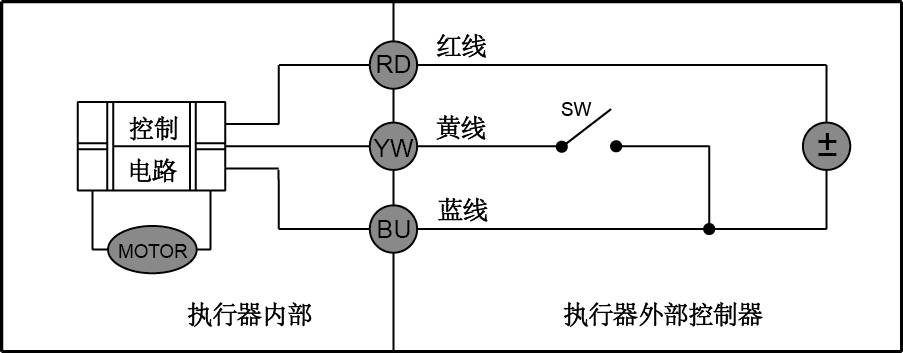

CR03（三线一控模式）配线图

电压：DC3-6V/12V A/DC9-24V AC220V AC85-265V

1. SW 闭合，阀开；到位后内部自动断电，阀门保持在开的状态

2. SW 断开，阀关；到位后内部自动断电，阀门保持在关的状态
备注：电源为直流电源时，红线接正极，蓝线接负极

CR03A（三线一控断负极模式）

电压：DC9-24V

1. SW 闭合，阀开；到位后内部自动断电，阀门保持在开的状态

2. SW 断开，阀关；到位后内部自动断电，阀门保持在关的状态

备注：电源为直流电源时，红线接正极，蓝线接负极

CR04（两线断电复位模式）配线图

电压：DC3-6V A/DC9-24V AC220V AC85-265V

1.SW与OPEN相连时，阀开；到位后绿线给出开到位信号OLS控制，控制

器检测到OLS，将SW连向STOP，阀门停止动作，保持在开到位状态

2.SW与CLOSE相连时，阀关；到位后红线给出关到位信号CLS控制，
控制器检测到CLS，将SW连向STOP，阀门停止动作，保持在关到位状态

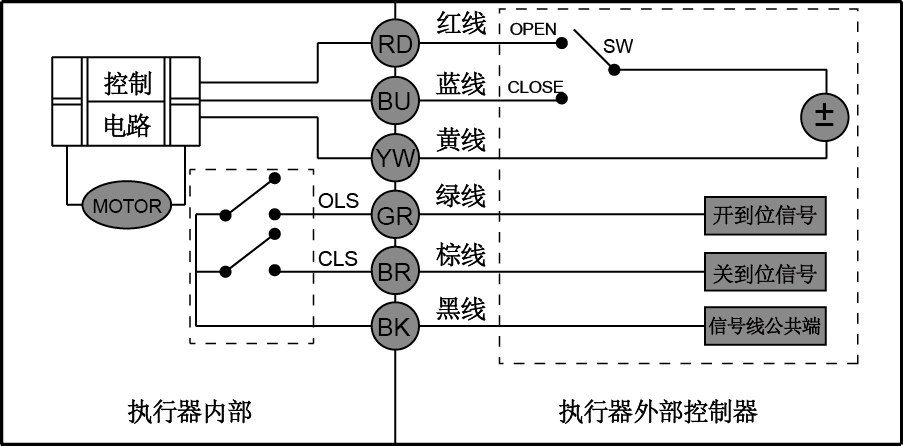

CR05（五线带信号反馈模式）配线图

电压：DC3-6V/12V

1.SW与OPEN相连时，阀开；到位后绿线给出开到位信号OLS控制，

控制器检测到OLS，将SW连向STOP，阀门停止动作，保持在开到位状态

2.SW与CLOSE相连时，阀关；到位后红线给出关到位信号CLS控制，

控制器检测到CLS，将SW连向STOP，阀门停止动作，保持在关到位状态
