产品列表

产品名称

CTF001

概要信息
编号
没有此类产品
产品类别
产品特点
产品类别
技术参数
示意图及尺寸
接线方法
未找到相应参数组,请于后台属性模板中添加





产品型号





额定电压





工作电流





输出力矩





开关时间





控制模式





CTF001





DC3-6V
DC12V
A/DC9-24V
AC220V
AC85-265V





<500mA
<300mA
<100mA





Max10NM





<12s





CR01   CR02  CR03

CR04  CR05







工作压力





功率





介质温度





适配口径





防护等级





特殊功能



Max1.6Mpa
Max18W
Max22W
Max22W
0-90℃

直通DN15-50

三通DN15-32

IP65

CR01 CR02 CR03

CR04可带信号反馈功能





(带手动示意图)

(不带手动示意图)



UPVC 口径 d L H W
DN15 15 121 50 0.795
DN20 20 135 62 0.933
DN25 25 150 69 1.052
DN32 32 165 82 1.26
DN40 40 181 99 1.55
DN50 50 206 122 2.232



不锈钢 口径 d L H W
DN15 15 62 55 0.8
DN20 20 71 63 0.873
DN25 25 81 78 0.968
DN32 32 93 84 1.433
DN40 40 102 91 1.72
DN50 50 118 107 2.157



卧式三通(铜)  口径 d L1 L2 H W
DN15 15 61 48 46 0.862
DN20 20 67 48 54 0.992
DN25 25 96 74 68 1.256
DN32 32 89.32 68 57 1.546
卧式三通   (不锈钢)  DN15 15 80 52 54 1.042
DN20 20 82 62 59 1.253
DN25 25 87 67 71 1.457
DN32 32 115 90 89 2.788











阀体





密封件





阀座材质





阀球材质



黄铜/铜镀镍/不锈钢



硅胶/丁氰/三元乙丙橡胶



聚四氟乙烯 铜镀铬/不锈钢





      CR01(颠倒正负极模式)配线图

      电压:DC5V/12V/24V

     1.SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
     2.SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。
     备注:SW为双联开关


      CR02(三线两控模式)配线图

      电压:DC5V/12V/24V/DC9-35V
      1. SW与OPEN相连,阀开;到位后内部自动断电,阀门保持在开的状态
      2. SW与CLOSE相连,阀关;到位后内部自动断电,阀门保持在关的状态





      CR03(三线一控模式)配线图

      电压:DC3-6V/12V/24V/ADC9-35V/AC220V AC85-265V

      1.SW与OPEN相连,阀开;到位后内部自动断电,阀门保持开的状态,
      备用电源充电
      2.SW与CLOSE相连,阀关;到位后内部自动断电,阀门保持关的状态
      备注:外部电源断电,阀门恢复出厂状态,红、蓝、黄三线不能同时
      供电,以免损坏阀门

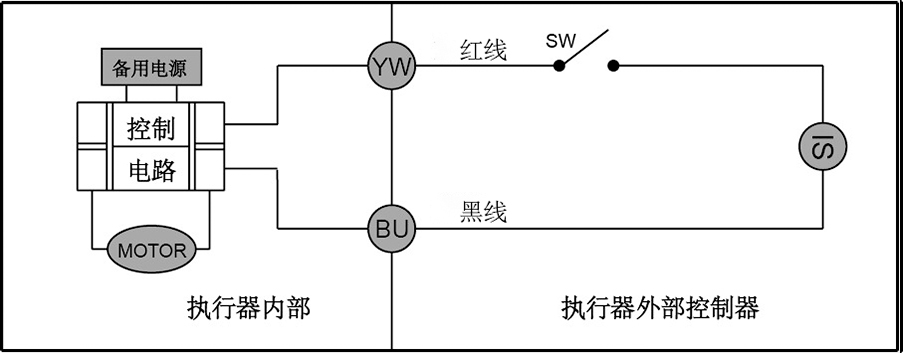

      CR04(两线断电复位模式)配线图

      电压:ADC9-35V/AC220V/AC85-265V
      1. SW 闭合时,执行器正动作,阀开,到位后内部自动断电,
      保持在阀开的状态,同时外部电源给内部备用电源充电;
      2. SW断开时,执行器负动作,阀关,到位后内部自动断电,
      保持在阀关的状态,执行器动作为回转型(正反转)
      备注:POWER为外接工作电源,内部采用法拉电容作备用电
      源,充电时间快,可工作与开关频率较高的场合。




    CR05(五线带信号反馈模式)配线图

      电压:DC3-6V/12V/24V
      1. SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS 控制,
     控制器检测到OLS,将SW连向STOP,阀门停止动作,保持在开到位状态;
      2. SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS控制,
     控制器检测到CLS,将SW连向STOP,阀门停止动作,保持在关到位状
     态.执行器动作为回转型(正反转)。

如下4图是CR01 CR02 CR03 CR04接线图在原有接线基础上,
加信号线,到位会有对应的反馈信号



      CR01S(颠倒正负极模式带反馈)

      电压:DC3-6V/12V/9-24V

      1.SW 与 OPEN 相连,阀开;到位后内部自动断电,阀门保持在开的状态,
      同时输出开到位信号。
      2.SW 与 CLOSE 相连,阀关;到位后内部自动断电,阀门保持在关的状态,
      同时输出关到位信号。


      CR02S(三线两控模式带反馈)

      电压:DC3-6V/12V/ 9-24V/AC220V
      1.SW 与 OPEN 相连,阀开;到位后内部自动断电,阀门保持
      在开的状态,同时输出开到位信号
      2.SW 与 CLOSE 相连,阀关;到位后内部自动断电,阀门保持
      在关的状态,同时输出关到位信号

    CR03S(三线一控带反馈)

      电压:DC3-6V/12V /ADC9-24V /AC220V

      1.SW 闭合,阀开;到位后内部自动断电,保持在全开(直通)状态,

     同时输出开到位信号。

      2.SW 断开,阀关;到位后内部自动断电,保持在全关(测通)状态,

      同时输出关到位信号。



      CR04S(两断电复位带反馈)

      电压:DC3-6V/ADC9-24V/AC220V

      1.SW 闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态,

      外部电源给内部备用电源充电,执行器动作为回转型(正反转)。同时输出开到位

      信号。

      2.SW 断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态,

      执行器动作为回转型(正反转)。同属输出关到位信号。





暂未实现,敬请期待
暂未实现,敬请期待
